產品名稱：CY2001-S衛生型差壓變送器
CY2001-S衛生型差壓變送器
CY2002/3-S衛生型表壓/絕壓變送器用于測量液體、氣體或蒸汽的液位、密度、壓力，然后將其轉變成4～20mADC
HART電流信號輸出。CY2002/3-A也可與RST375手持終端或RSM100 Modem 相互通訊，通過它們進行參數設定、過程監控等。
標準規格
(以標準零點為基準調校量程，不銹鋼 316L膜片，填充液為硅油)
1性能規格
調量程的參考精度
(包括從零點開始的線性、回差和重復性)
CY2002/3-SA：± 0.05%
CY2002/3-SB：± 0.075%
CY2002/3-SC：± 0.1%
若TD>10 (TD=***大量程/調節量程)，則為：
CY2002/3-SA：±(0.0075×TD)%
CY2002/3-SB：±(0.0075×TD)%
CY2002/3-SC：±(0.01×TD)%
環境溫度影響(無毛細管)
-20℃～65℃時總影響量為：
±(0.15×TD+0.05)%×Span
-40℃～-20℃和65℃～85℃時總影響量為：
±(0.2×TD+0.05)%×Span
過范圍影響：±0.075%×Span
穩定性：±0.1%×Span /3 年
電源影響
±0.001% /10V (12～42V DC)，可忽略不計
2功能規格

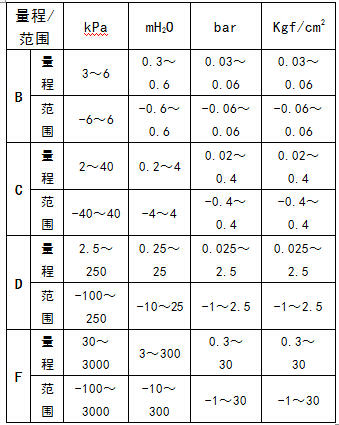

量程和范圍(CY2002-S)

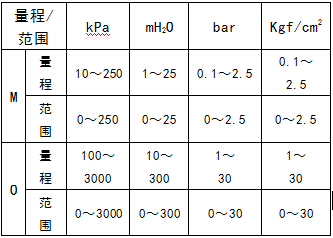

量程和范圍(CY2003-S)
量程限
在量程的上下限內，可任意調整。建議選擇量程
比盡可能低的量程代碼，以優化性能特征。
零點設置
零點和量程可以調節到表中測量范圍內的任何值，只要：標定量程≥***小量程
安裝位置影響
直接安裝式變送器可以通過卡盤直接安裝，位置偏差將產生可校正的零位偏移。表殼***大可旋轉
360°，定位螺釘可將其固定于任何位置。帶毛細管變送器，如果卡盤低于變送器本體，則卡盤與變送器本體的***大高度落差應<5m。當工作壓力為低于100kPa絕壓時，變送器本體必須低于卡盤。毛細管的***小彎曲半徑為75mm，嚴禁纏繞!
輸出
2線制，4～20mADC HART輸出，數字通訊，可選擇線性或平方根輸出，HART協議加載在4～20mADC信號上。
輸出信號極限：Imin=3.9mA，Imax=20.5mA
報警電流
低報模式(***小)：3.7 mA
高報模式(***大)：21 mA
不報模式(保持)：保持故障前的有效電流值
報警電流標準設置：高報模式
響應時間
放大器部件阻尼常數為0.1s;傳感器和遠傳法蘭時間常數為0.2～6s，取決于傳感器的量程、量程比，毛細管的長度，以及充灌液的粘度。附加的可調時間常數為：0.1～60s。
預熱時間： < 15s
環境溫度：-40～85℃
帶液晶顯示、氟橡膠密封圈時 -20～65℃
儲存溫度/運輸溫度：-50～85℃
帶液晶顯示時：-40～85℃
介質溫度：-30～250℃
填充液、工作溫度關系表
壓力極限：從真空至***大量程。
過載極限：
電磁兼容性(EMC)
見下頁《電磁兼容性附表》
防爆性能
NEPSI隔爆許可：Ex dⅡC T6
NEPSI本安許可：Ex iaⅡC T4
允許使用溫度為：-40℃～65℃
3安裝
電源及負載條件
電源電壓為24V，R≤(Us-12V)/Imax kΩ
其中 Imax=23 mA
***大電源電壓：42VDC
***小電源電壓：12VDC，15VDC(背光液晶顯示)
數字通訊負載范圍： 230～600Ω
電氣連接
M20X1.5電纜密封扣，接線端子適用于0.5～2.5mm2的導線。
過程連接：DN25/DN40/DN50/DN76.1衛生型接口。
4物理規格
材質
膜片： 不銹鋼 316L、哈氏合金C
過程連接：不銹鋼 316
填充液： 硅油、植物油
變送器外殼：鋁合金材質，外表噴涂環氧樹脂
外殼密封圈：丁腈橡膠(NBR)
銘牌： 不銹鋼 304
重量：1.8kg(無：液晶顯示、安裝支架、過程連接)
外殼防護等級：IP67

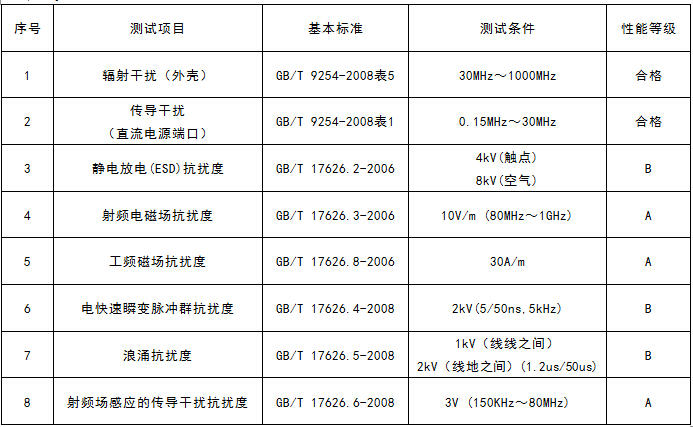

電磁兼容性附表
注：(1)A性能等級說明：測試時，在技術規范極限內性能正常。
(2)B性能等級說明：測試時，功能或性能暫時降低或喪失，但能自行恢復，實際運行狀況、存儲及其數據不改變。
外形尺寸 單位

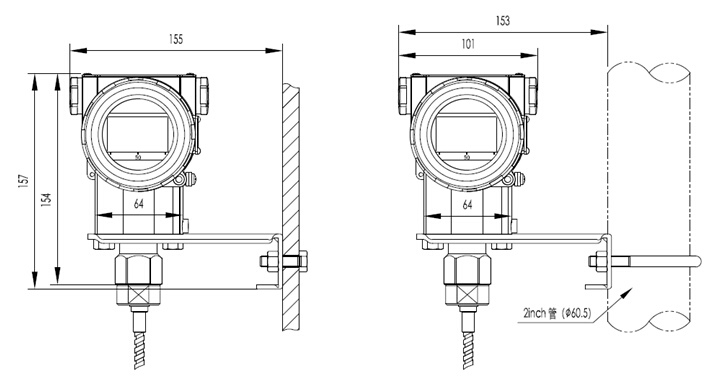

a：帶毛細管變送器的安裝方式和外形尺寸
墻裝連接方式 垂直配管連接方式

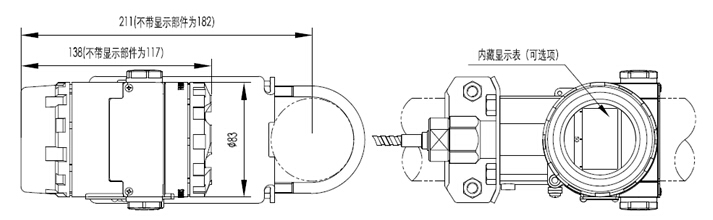

水平配管連接方式(側面) 水平配管連接方式(正面)

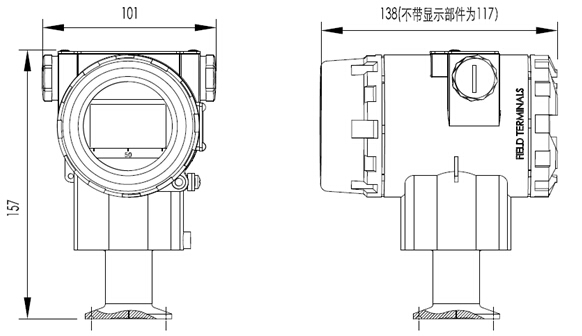

b：直接安裝式變送器的外形尺寸

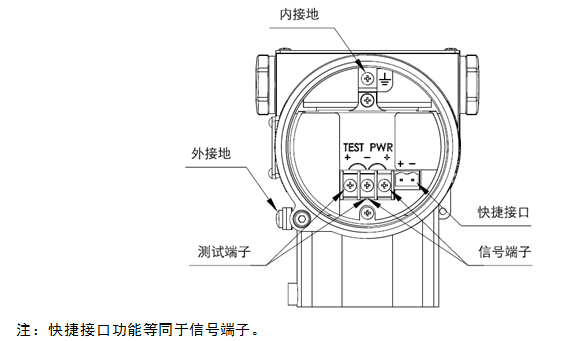

5 電氣連接圖

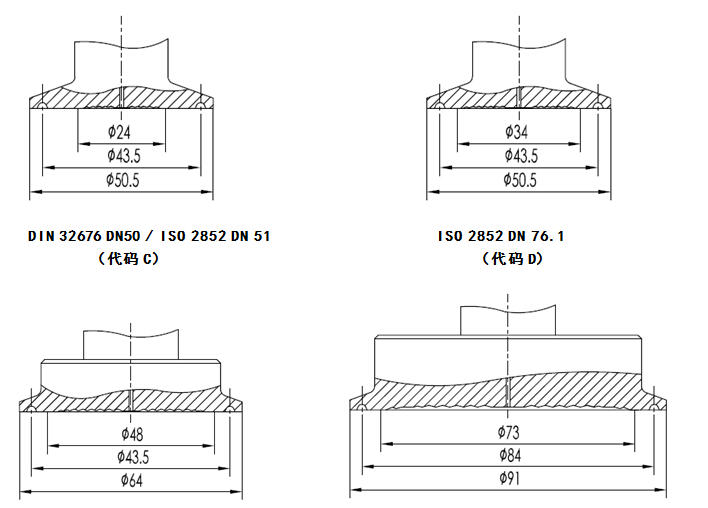

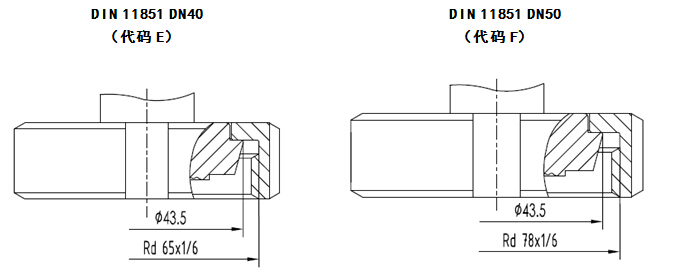

6 過程連接說明
DIN 32676 DN25/ISO 2852 DN 25 DIN 32676 DN40/ISO 2852 DN 38(代碼A) (代碼B)

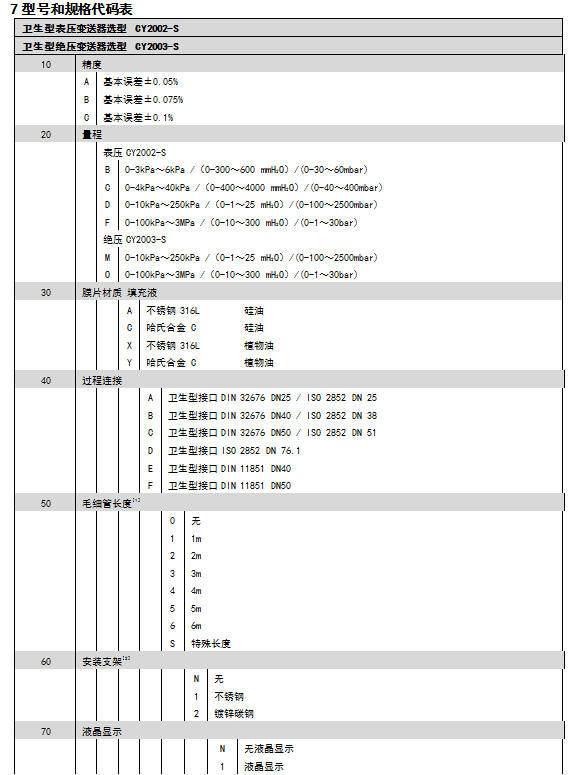

選項舉例：
例：CY2002-SCCAA0N1N1N
[CY2002-S]：衛生型表壓變送器
[C]：基本誤差±0.1%
[C]：量程為0-2kPa～40kPa /(0-200～4000 mmH2O)/(0-20～400mbar)
[A]：接液部分為不銹鋼 316L膜片，填充液為硅油
[A]：過程連接接口為DIN 32676 DN25 / ISO 2852 DN 25
[0]：無毛細管，直接安裝式
[N]：無安裝支架
[1]：液晶顯示
[N]：基本型(非防爆)
[1]：位號標于銘牌內
[N]：無文件要求
